La cartographie des flux de valeur (value stream mapping, ou VSM) est un outil du Lean Management qui représente visuellement l’ensemble des étapes, des flux matériels et des flux d’information nécessaires pour livrer un produit ou un service au client. Son utilité immédiate : rendre visible ce qui ralentit, coûte cher ou génère des erreurs, afin de concentrer les efforts d’amélioration là où ils produisent le plus d’effet. Le Lean Enterprise Institute, à travers l’ouvrage de référence Learning to See de Mike Rother et John Shook, a posé les bases méthodologiques que les praticiens utilisent encore aujourd’hui. Le NIST confirme que la VSM sert de point de départ pour identifier les gaspillages et raccourcir les délais de livraison. Pour les dirigeants de PME françaises, GDMO Vision accompagne cette démarche de l’atelier terrain jusqu’au plan d’action chiffré.

Points clés

La value stream mapping est l’outil Lean le plus direct pour rendre visible ce qui ralentit un flux et construire un plan d’action partagé, à condition d’aller au gemba et de dessiner l’état futur.

Point Détails
Choisir le bon périmètre Sélectionnez une product family représentative (80 % des étapes partagées) pour un premier projet à fort impact visible.
Aller au gemba Mesurez cycle time, lead time, %C/A et inventaires directement sur le terrain, pas en salle de réunion.
Dessiner l’état futur Sans future state map, la VSM reste une description sans levier de transformation. C’est l’étape la plus critique.
Équipe interfonctionnelle Associez production, qualité, IT et un sponsor dirigeant pour éviter les angles morts et garantir l’exécution.
Plan d’action suivi Chaque kaizen burst devient une action avec un responsable, une échéance et un KPI mesuré avant et après.
GDMO Vision Accompagne les PME françaises de l’atelier VSM terrain jusqu’au tableau de bord de suivi des résultats.

Table des matières

Pourquoi faire une VSM : quels gains concrets pour votre entreprise ?

La VSM ne produit pas de valeur en restant sur un mur. Elle produit de la valeur quand elle force une équipe à regarder le flux en face, souvent pour la première fois.

Les bénéfices les plus fréquemment observés :

  • Réduction du lead time : en rendant visibles les files d’attente et les transferts inutiles, la VSM permet de cibler les goulots qui allongent les délais sans ajouter de valeur.
  • Baisse des stocks et des en-cours : les supermarkets et les zones tampon apparaissent clairement sur la carte ; les supprimer ou les dimensionner correctement libère du capital.
  • Amélioration de la qualité : le taux de complétion et d’exactitude (%C/A) mis en évidence sur chaque étape révèle où les reprises et les erreurs s’accumulent.
  • Alignement des équipes : la carte devient un langage commun entre production, logistique, commercial et direction, ce qui accélère les décisions.
  • Base pour d’autres outils Lean : kanban, flux continu, réduction des temps de changement de série — tous s’appuient sur la VSM comme point de départ, selon le NIST.

La VSM s’applique aussi bien à une ligne de production qu’à un processus administratif comme la facturation ou le traitement des commandes. Un atelier de fabrication de pièces mécaniques et un service de gestion des sinistres dans une mutuelle utilisent exactement la même logique : tracer le flux, mesurer les temps, distinguer ce qui crée de la valeur de ce qui n’en crée pas. Kresge Research Guides souligne d’ailleurs que la VSM sert de base à la transformation organisationnelle dans tous les secteurs.

Chiffre à retenir : selon le NIST, la VSM est souvent la première étape pour identifier les gaspillages et les opportunités de réduction des délais dans une organisation.

Quand lancer une VSM et comment délimiter le bon périmètre ?

Le bon moment pour lancer une VSM, c’est quand vous sentez que les délais s’allongent, que les stocks gonflent ou que les équipes travaillent fort sans que le client en bénéficie. Pas besoin d’attendre une crise.

La question du périmètre est plus délicate. Trois niveaux existent :

  • Carte de niveau installation (facility) : vue d’ensemble de tous les flux d’un site ; utile pour prioriser, mais trop large pour agir directement.
  • Carte de niveau processus : zoom sur un flux spécifique, de la commande client à la livraison ; c’est le niveau le plus opérationnel.
  • Carte de niveau étendu : inclut les fournisseurs et les distributeurs ; pertinent pour les chaînes d’approvisionnement complexes.

Pour une première VSM en PME, le niveau processus est presque toujours le bon choix. Cela évite de cartographier un flux trop hétérogène qui dilue les conclusions.

Les critères pour choisir votre premier périmètre : impact direct sur le client (délai, qualité), volume suffisant pour que les gains soient visibles, et probabilité réelle de pouvoir agir sur les goulots identifiés dans les trois à six mois suivants.

Conseil de pro : Pour une PME qui démarre, choisissez le flux qui génère le plus de plaintes clients ou le plus de retards. C’est là que la VSM produira des résultats visibles rapidement, et que l’équipe gardera la motivation d’aller jusqu’au plan d’action.

Qui impliquer et comment organiser l’équipe pour réussir ?

Une VSM réalisée par une seule personne dans son bureau n’est pas une VSM. C’est une description de ce que quelqu’un croit que le flux ressemble.

L’équipe type pour un atelier VSM comprend :

  • Un animateur/pilote : maîtrise la méthode, guide le groupe, évite les débats hors sujet.
  • Un value-stream manager : responsable du flux étudié, garant de la cohérence des décisions.
  • Des représentants métiers : opérateurs, techniciens, gestionnaires — ceux qui vivent le flux au quotidien.
  • Un représentant qualité et un représentant IT ou systèmes d’information, selon le contexte.
  • Un sponsor dirigeant : valide les livrables, débloque les ressources, donne le signal que les décisions seront suivies d’effets.

L’ASQ recommande de former une équipe interfonctionnelle et d’organiser un kaizen event de plusieurs jours pour produire l’état actuel, l’état futur et un premier plan d’action. Une équipe de 6 à 10 personnes est généralement suffisante : en dessous, on manque de perspectives ; au-delà, les ateliers deviennent ingérables.

Le rôle du sponsor est souvent sous-estimé. Sans un dirigeant qui valide publiquement les livrables et s’engage à allouer des ressources pour le plan d’action, la carte reste sur le mur et l’équipe perd confiance dans la démarche. La VSM n’est pas un exercice académique : elle doit déboucher sur des décisions.

Comment réaliser une VSM étape par étape ?

La méthode VSM suit quatre étapes, et la création de l’état futur est généralement la plus critique.

Étape 1 : identifier le flux et sélectionner la product family

Listez vos familles de produits ou services, évaluez leur volume et leur impact client, puis choisissez celle qui sera cartographiée. Définissez les bornes du flux : de quelle commande client à quelle livraison ?

Étape 2 : dessiner l’état actuel (current state map)

Allez sur le terrain. La marche au gemba est indispensable : observer le flux réel donne des mesures bien plus fiables que les descriptions de bureau. Suivez une unité de produit ou de service de bout en bout, chronométrez chaque étape, notez les files d’attente et les transferts. Dessinez la carte à la main dans un premier temps, avec les symboles standard.

Données à collecter à chaque étape :

Indicateur Description Comment mesurer
Cycle time (CT) Temps entre deux unités produites Chronomètre sur le poste
Lead time (LT) Durée totale du flux, client à client Suivi d’une unité de bout en bout
Changeover time Temps de changement de série Observation directe
%C/A % d’unités complètes et exactes Audit qualité sur échantillon
Inventaire/file Nombre d’unités en attente Comptage physique
Disponibilité % du temps où le poste est opérationnel Registre de pannes

Étape 3 : analyser et dessiner l’état futur (future state map)

C’est ici que la VSM prend tout son sens. Posez les questions Lean fondamentales : quel est le takt time ? Peut-on créer un flux continu entre certaines étapes ? Où placer un supermarket pour réguler le flux ? Quels gaspillages peut-on éliminer sans investissement majeur ?

Dessinez l’état futur en marquant les points d’amélioration avec des kaizen bursts (éclairs sur la carte). L’état futur n’est pas un idéal lointain : il doit être atteignable dans 6 à 12 mois.

Étape 4 : construire et mettre en œuvre le plan d’action

Traduisez chaque kaizen burst en action concrète : responsable, ressources, échéance, indicateur de succès. Organisez les actions en vagues (pilotes rapides d’abord, transformations plus lourdes ensuite). Le suivi régulier de ce plan est ce qui transforme une carte en résultats.

Des mains organisent des cartes de plan d’action agile sur un tableau.

Conseil de pro : Ne cherchez pas à dessiner une carte parfaite. Une carte imparfaite dessinée au gemba vaut mieux qu’une carte propre construite en salle de réunion. La précision vient avec les itérations.

Quelles données collecter et comment les mesurer sur le terrain ?

Les mesures collectées au gemba sont le cœur de la VSM. Sans données fiables, l’état actuel est une fiction.

Les indicateurs clés à maîtriser :

  • Takt time : rythme auquel le client demande une unité. Se calcule en divisant le temps disponible de production par la demande client sur la même période. C’est la référence pour dimensionner le flux.
  • Cycle time : temps réel entre deux unités produites à un poste. Si le cycle time dépasse le takt time, le poste est un goulot.
  • Lead time total : somme des temps de traitement et des temps d’attente sur l’ensemble du flux. Dans de nombreux processus, plus de 80 % du lead time est du temps d’attente.
  • Changeover time : durée pour passer d’une référence à une autre. Un changeover long force à produire en grandes séries, ce qui gonfle les stocks.
  • %C/A (pourcentage de complétion et d’exactitude) : proportion d’unités transmises à l’étape suivante sans erreur ni reprise. Un %C/A de 70 % signifie que 30 % des unités génèrent du travail supplémentaire en aval.
  • NVA time (temps sans valeur ajoutée) : temps passé dans des activités qui n’ajoutent pas de valeur du point de vue du client — déplacements, attentes, contrôles redondants.

Pour fiabiliser les mesures, observez plusieurs cycles consécutifs plutôt qu’un seul, et mesurez à différents moments de la journée ou de la semaine. Les variations sont souvent aussi instructives que les moyennes. Évitez de demander aux opérateurs leurs temps estimés : les chiffres déclarés sont presque toujours optimistes.

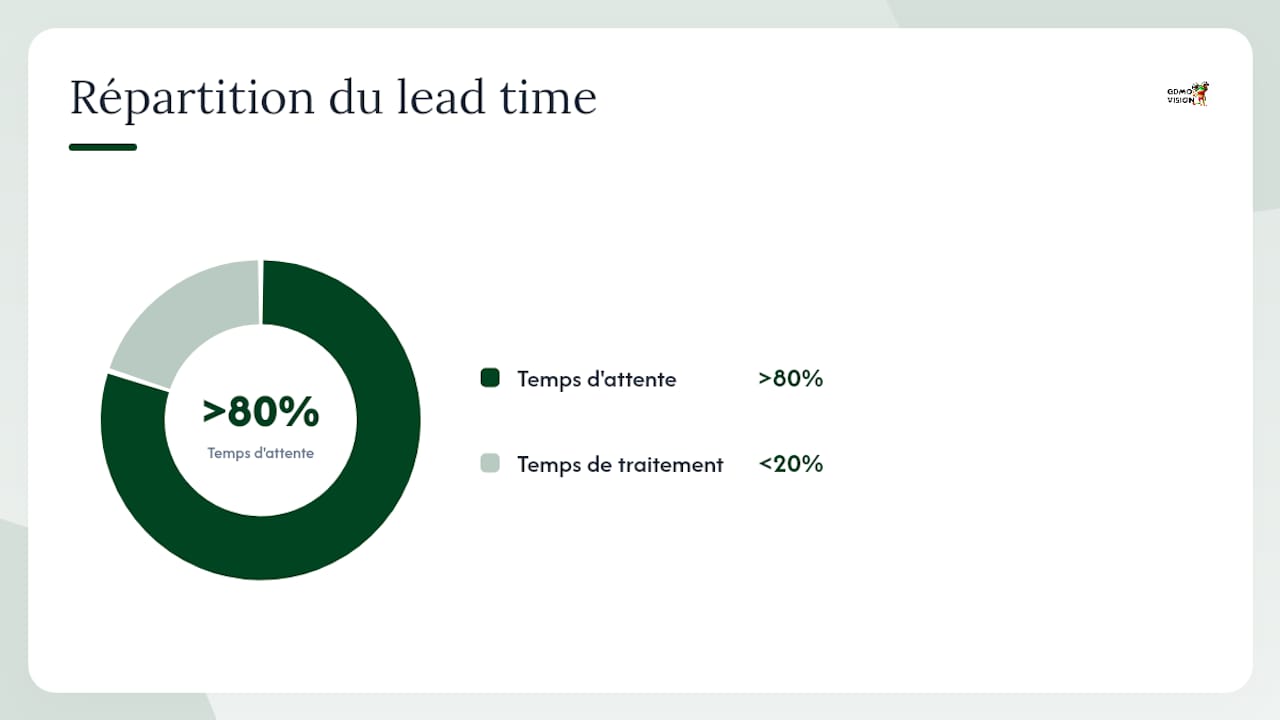

Quelles données collecter et comment les mesurer sur le terrain ? — overview diagram

Comment lire une carte VSM : symboles et structure d’une carte ?

Une carte VSM se lit de gauche à droite et de haut en bas. En haut : les flux d’information (commandes, prévisions, plannings). Au centre : les boîtes de processus et les stocks. En bas : la ligne de temps qui distingue les temps à valeur ajoutée des temps d’attente.

Les symboles standard permettent à n’importe quel praticien Lean de lire une carte sans explication préalable :

  • Process box (boîte de processus) : rectangle représentant une étape du flux, avec les données clés (CT, changeover, %C/A, disponibilité) inscrites dessous.
  • Flux d’information : flèche droite pour les flux électroniques/informatiques, flèche en zigzag pour les flux manuels (bons de travail, appels téléphoniques).
  • Supermarket : symbole en forme de rayonnage, représentant un stock géré par kanban entre deux étapes.
  • FIFO lane : couloir indiquant que les unités circulent dans l’ordre premier entré, premier sorti, sans supermarket.
  • Kaizen burst : éclair stylisé signalant un point d’amélioration prioritaire sur l’état futur.
  • Triangle inventaire : triangle avec un « I », indiquant un stock ou une file d’attente avec la quantité mesurée.

Conseil de pro : Lors d’un premier atelier, dessinez la carte au marqueur sur du papier kraft ou un tableau blanc. Les post-its permettent de déplacer facilement les étapes. Ne passez pas à un outil digital avant d’avoir validé la carte avec l’équipe terrain.

La différence entre current state et future state se lit d’un coup d’œil : la future state map supprime des boîtes, réduit les triangles d’inventaire, remplace des flux poussés par des flux tirés, et marque les kaizen bursts sur les points de transformation. C’est cette comparaison visuelle qui convainc les équipes et les sponsors.

Conseil de pro : Affichez les deux cartes côte à côte lors de la présentation au comité de direction. La différence visuelle est souvent plus convaincante que n’importe quel tableau de chiffres.

VSM en industrie et en services : deux exemples concrets

Cas industriel : fabrication de composants mécaniques

Avant la VSM : le flux de production d’une pièce usinée comprend 5 étapes de transformation, mais le lead time total atteint 12 jours pour 2 heures de temps de traitement réel. Les stocks entre postes représentent plusieurs semaines de production.

Après la VSM et mise en œuvre du plan d’action :

  • Création d’un flux continu entre deux postes adjacents, supprimant un stock intermédiaire.
  • Mise en place d’un supermarket kanban entre l’usinage et l’assemblage.
  • Réduction du lead time de 12 jours à 4 jours sur le flux pilote.
  • Amélioration du %C/A à 91 % grâce à une correction à la source d’un défaut de réglage.

Cas service/administratif : traitement des commandes clients

Avant la VSM : une commande client passe par 7 étapes (saisie, validation, approvisionnement, préparation, expédition, facturation, archivage). Le lead time moyen est de 8 jours. Trois étapes génèrent des reprises fréquentes faute d’informations complètes à la saisie.

Après la VSM :

  • Standardisation du formulaire de saisie, supprimant 60 % des reprises en aval.
  • Fusion de deux étapes de validation redondantes.
  • Lead time ramené à 3 jours sur le flux pilote.

Ces résultats sont cohérents avec ce que la VSM permet d’atteindre selon Kresge : aligner l’organisation autour d’une vision de flux et servir de base à d’autres outils Lean. Pour des exemples d’optimisation appliqués à des PME françaises, le guide GDMO Vision illustre plusieurs cas concrets.

Pièges fréquents et bonnes pratiques pour réussir votre VSM

La VSM est une méthode robuste, mais elle échoue souvent pour les mêmes raisons.

Les pièges classiques :

  • Cartographier sans aller au gemba : une carte construite en salle de réunion à partir de descriptions verbales reflète les perceptions, pas la réalité.
  • S’arrêter à l’état actuel : sans future state, la VSM reste une description. C’est l’erreur la plus fréquente selon Kresge — l’exercice devient une simple photographie sans levier de transformation.
  • Travailler en silo : une VSM réalisée uniquement par le service production, sans logistique ni commercial, produit une carte partielle qui rate les vrais goulots.
  • Cartes trop détaillées : vouloir cartographier chaque micro-tâche noie l’essentiel. La VSM opère au niveau du flux, pas du mode opératoire.
  • Oublier le pilotage post-atelier : un plan d’action sans responsable ni date de revue ne sera pas exécuté.

Les bonnes pratiques qui font la différence :

  • Mesurer les indicateurs clés avant et après, pour pouvoir démontrer les gains.
  • Désigner un value-stream manager qui reste responsable du flux après l’atelier.
  • Intégrer la VSM dans un programme d’amélioration continue, pas comme un événement isolé.
  • Utiliser la VSM comme base pour d’autres chantiers Lean (kanban, 5S, SMED).

Conseil de pro : Planifiez une revue de la future state map à 90 jours. Si les actions ne progressent pas, c’est souvent un signal de gouvernance, pas de méthode : le sponsor n’a pas alloué le temps ou les ressources nécessaires.

Quels outils utiliser pour cartographier votre flux de valeur ?

Le meilleur outil pour démarrer une VSM est souvent le plus simple.

Options basse technologie :

  • Papier kraft + marqueurs + post-its : idéal pour les ateliers terrain. Rapide à modifier, visible par toute l’équipe, ne nécessite aucune formation logicielle.
  • Tableau blanc effaçable : pratique pour les itérations rapides en atelier.

Options numériques :

  • Microsoft Visio : bibliothèque de symboles VSM disponible, export facile, mais licence payante et courbe d’apprentissage.
  • Lucidchart : outil en ligne avec symboles VSM intégrés, collaboration en temps réel, accessible depuis un navigateur.
  • Miro ou Mural : tableaux blancs collaboratifs en ligne, adaptés aux équipes distribuées, avec des templates VSM disponibles.
  • iGrafx ou Minitab Engage : solutions plus avancées pour les entreprises qui souhaitent connecter la VSM à des données de processus en temps réel.

L’ASQ note que l’intelligence artificielle et les jumeaux numériques commencent à transformer la VSM statique en VSM dynamique, avec collecte automatisée et analyses prédictives. Pour une PME, cette option reste encore complexe à déployer, mais les outils collaboratifs en ligne suffisent largement pour démarrer.

Critères de choix pour une PME : coût d’entrée faible, symboles VSM disponibles nativement, export en PDF ou image pour les présentations, et possibilité de partager la carte avec des collaborateurs sans licence supplémentaire. Pour aller plus loin sur les priorités digitales des dirigeants de PME, le guide Lucioles Agency offre un éclairage utile sur les choix d’outils.

Comment transformer votre carte en plan d’action suivi ?

Une carte VSM sans plan d’action est un poster. Le passage à l’action suit une logique simple.

  1. Extraire les kaizen bursts de la future state map et les convertir en projets d’amélioration distincts, chacun avec un intitulé clair.
  2. Affecter un responsable à chaque projet, avec les ressources nécessaires (temps, budget, compétences) explicitement allouées.
  3. Fixer des échéances réalistes : les actions rapides (moins de 30 jours) en priorité, les transformations plus lourdes en vagues suivantes.
  4. Définir les KPIs de suivi pour chaque action : lead time, %C/A, niveau de stock, takt time atteint. Ces indicateurs doivent être mesurables avant et après.
  5. Organiser des revues régulières : hebdomadaire pour les actions en cours, mensuelle pour l’avancement global du plan.
  6. Documenter les résultats et mettre à jour la carte : une future state atteinte devient la nouvelle current state, et le cycle recommence.

Pour structurer le pilotage post-VSM, les méthodes de pilotage PME détaillent comment construire des tableaux de bord adaptés à ce type de suivi.

Comment GDMO Vision conduit une VSM auprès d’une PME française ?

La démarche GDMO Vision pour une VSM en PME suit une logique en quatre temps, conçue pour produire des livrables concrets dès les premières semaines.

Phase 1 — Diagnostic et cadrage : analyse de l’organisation existante, identification de la product family prioritaire, définition des bornes du flux et des indicateurs de référence. Ce diagnostic s’appuie sur une analyse organisationnelle structurée.

Phase 2 — Atelier VSM (1 à 2 jours) : gemba walk avec l’équipe interfonctionnelle, collecte des données terrain, dessin de la current state map, puis construction de la future state map avec identification des kaizen bursts prioritaires.

Phase 3 — Plan d’action et priorisation : traduction des kaizen bursts en actions concrètes, affectation des responsables, définition des KPIs et du calendrier de mise en œuvre.

Les livrables fournis à l’issue de l’atelier :

  • Current state map annotée avec les données terrain.
  • Future state map avec kaizen bursts identifiés et priorisés.
  • Plan d’action structuré (projet, responsable, ressources, échéances, KPIs).
  • Tableau de bord de suivi des indicateurs clés.

Pour une PME industrielle ou de services, les gains attendus d’une première VSM bien conduite portent généralement sur une réduction significative du lead time et une baisse des en-cours, avec des effets visibles dans les 90 jours suivant l’atelier. L’accompagnement GDMO Vision garantit que la carte ne reste pas sur le mur : chaque livrable est conçu pour être actionné immédiatement par le dirigeant et son équipe.

Quand préférer la VSM à d’autres méthodes d’analyse ?

La VSM n’est pas la réponse à tout. Savoir quand l’utiliser — et quand la compléter — est une compétence en soi.

La VSM excelle quand le problème est un problème de flux : délais trop longs, stocks excessifs, transferts multiples entre équipes, manque de visibilité sur l’avancement. Elle donne une vue systémique que le process mapping classique ne donne pas. Un process mapping détaille les étapes d’un processus individuel ; la VSM relie ces étapes dans un flux orienté client, avec les temps d’attente et les flux d’information.

En revanche, si le besoin est d’automatiser des tâches répétitives à fort volume, la RPA (automatisation des processus robotiques) sera plus directement efficace. Si le problème est une refonte complète d’un modèle opérationnel, le reengineering de processus (BPR) offre une approche plus radicale. Ces méthodes ne s’excluent pas : une VSM bien conduite identifie souvent des candidats à l’automatisation, et les deux démarches se complètent.

Pour une PME française, GDMO Vision recommande de prioriser la VSM dans trois scénarios : quand le lead time client est le principal irritant, quand les stocks ou les en-cours pèsent sur la trésorerie, ou quand les équipes travaillent en silos sans vision partagée du flux. Dans ces cas, la VSM produit un alignement et une clarté que peu d’autres outils peuvent égaler en aussi peu de temps.

GDMO Vision vous accompagne de la carte au résultat

Réaliser une VSM seul, sans méthode ni regard extérieur, c’est risquer de cartographier ce qu’on croit voir plutôt que ce qui existe vraiment. GDMO Vision propose un accompagnement structuré pour les dirigeants de TPE et PME qui veulent transformer leur cartographie des flux en gains mesurables : diagnostic initial, atelier VSM terrain, construction de la future state map, plan d’action priorisé et tableau de bord de suivi.

L’accompagnement peut être ponctuel (diagnostic + atelier en 2 à 3 jours) ou s’inscrire dans la durée avec un rôle de copilote opérationnel. Pour les équipes qui souhaitent monter en compétence, une formation interne à la méthode VSM est également disponible.

Vous voulez savoir si votre flux est un candidat à une VSM ? Consultez la page structuration et efficacité opérationnelle pour démarrer avec un premier échange sans engagement.
